LIDAR АST 500

Комплекс аппаратуры для диагностики интенсивности утечек природного газа из магистральных трубопроводов и определения координат места повреждения - авиационного базирования «LIDAR AST 500».



Комплекс авиационного базирования «LIDAR AST 500» имея вес в 40 кг позволяет размещать оборудование на лёгких летательных аппаратах (самолётах, вертолётах и т.д.) и производить измерения концентрации газа на расстоянии до 500 метров от поверхности земли при скорости летательного аппарата до 400 км/ч, что обеспечивает безопасную работу оператора и персонала во время облетов трасс, "мобильность" измерений и оперативность диагностики объектов газового хозяйства. С целью увеличения скорости обследования трубопроводов и уменьшения эксплуатационных затрат, эффективным является оборудование комплексом лёгких самолётов типа ЯК-52 (Россия), Гжель (Россия), Cessna (США), L -25 (Чехия), или наиболее перспективных беспилотных летательных аппаратов – PQ-5 Hunter (Израиль), КА-137 (Россия), «Нарт» (Россия).



«LIDAR AST 500» соответствует образцам аппаратуры, применяемым в настоящее время странами, входящими в Европейскую (EARLINET) и азиатскую (AD-NET) лидарные сети.



«LIDAR AST 500» полностью автоматизирован и может непрерывно работать без оператора, с сохранением результатов во встроенной памяти. В состав прибора входит приёмник системы ГЛОНАС/GPS, позволяющий определять координаты маршрута полета и повреждения трубопровода. Позиционированию места утечек газа и их быстрому обнаружению ремонтными бригадами помогает встроенная цифровая видеокамера. Это позволяет получать диаграмму распределения концентрации различных газов с привязкой по координатам маршрута, а также создавать и редактировать электронные карты.



Идентификация утечки газа проводится по поглощению зондирующего излучения лидара в этане, содержащегося в природном газе в количестве ~ 4…14% об. (зависит от месторождения). Этим достигается высокая помехозащищенность предлагаемого метода в отличие от метода определения утечек по метану, являющегося фоновой составляющей атмосферного воздуха.



В лидаре используется лазерный источник на основе твердотельного лазера и параметрического генератора света с выходными параметрами:

  • спектральный диапазон перестройки излучения, мкм 2,8...3,5
  • частота повторения импульсов, кГц 10
  • импульсная мощность лазерного импульса, кВт 100
  • чувствительность анализа по этану , ppm-м 15



Комплекс «LIDAR AST 500» обеспечивает гарантированную стабильность параметров лазера, устойчивость оптики и электроники к внешним воздействиям (температура, вибрации и др.). Для функционирования комплекса не требуется расходных материалов, а потребление электроэнергии минимально. «LIDAR AST 500» компактен и удобен при транспортировке. Его установка на самолёт или вертолет и операции по включению занимают не более 20 минут, а далее он функционирует в автоматическом режиме.

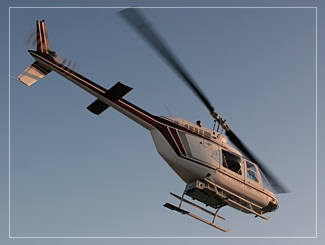

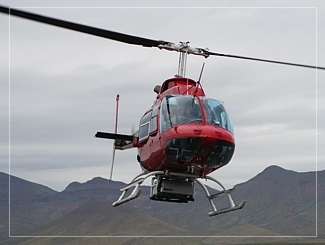

Комплекс авиационного базирования Поиск утечек газа с воздуха



Коллектив разработчиков комплекса «LIDAR AST 500» 2 июня 2010 года на конкурсе проводимым МЧС России награждён "За лучшую инновационную разработку в области мониторинга и беспроводного контроля" в номинации "Разработка современных методов диагностики с использованием беспроводных технологий для газо-, нефтепроводов, нефтехимического производства."







В феврале 2010 года с директором корейской фирмы EN3EN господином  Чо Сунг Джо (Cho, Sung-Joo) было подписано соглашение о сотрудничестве в области разработки и производства лидарных систем  для экологического мониторинга окружающей среды.
