Малогабаритная оптическая оправа

Малогабаритная оптическая оправа

Область изменения углов 10˚
Точность установки 30"

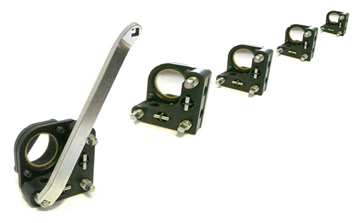

Малогабаритная оправа используется для установки и юстировки оптических элементов в приборах с малым ходом оптического луча. Оправы данного типа незаменимы в оптических конструкциях с требованиями минимизации весогабаритных характеристик. Оправа для оптического элемента диаметром ½ дюйма (12,7мм) имеет световой диаметр 11 мм и весит всего 7 грамм.

Оправа оснащается тремя юстировочными винтами и специальным ключом для юстировки. Крепятся с помощью двух винтов диаметром 3мм.

Оправа изготовлена таким образом, чтобы можно было надежно закреплять в ней как тонкие, так и толстые оптические элементы, при этом оптический элемент выходит за габарит. Это необходимо в ряде случаев для того, чтобы располагать зеркала предельно близко друг к другу, например, в 3-х и 4-х зеркальных резонаторах. Узел фиксации оптического элемента обеспечивает его устойчивость в условиях вибрационных и температурных нагрузок.

Детали корпуса оправы изготовлены из алюминиевых сплавов и подвергнуты химическому чернению. Возможны различные варианты изготовления оправ.
